船舶CAD实训室是船舶与海洋工程专业的专业实验室，主要用于学生完成船体型线设计，船体、管系、电气、铁舾件和涂装设计等船舶结构设计的教学任务，旨在培养学生熟悉型线放样、船舶结构设计的方法，提高学生专业知识应用的能力。

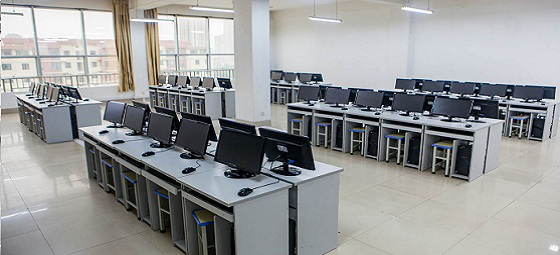

实训室配有计算机61台，每台计算机均安装HD-SHM船体建造系统、HD-SPD船舶设计系统，该系统是一个高度集成的系统，通过该系统，先进行船体型线设计，经光顺后导入船体设计系统进行船体结构三维模型建立，并生成模型的图纸、报表和生产加工信息，为船舶模型制作提供基础。实训室可以满足船舶与海洋工程专业《船舶CAD》、《计算机辅助船舶建造》、《SPD-H船体设计》等课程的实验实训要求。通过课程的实践训练，使学生掌握船体型线设计、船舶结构设计和出图等的操作方法，提高学生利用计算机软件进行船舶设计和建造的能力。

实验项目

（1）船体型线设计

（2）船舶设计工程初始化

（3）曲面板架建模

（4）平面板架建模

（5）肘板建模

（6）船体图纸和信息输出

实验设备
